特征

• 重量轻，便于携带
• 免维护电动驱动
• 工业强度外壳显着提高耐用性并更好地保护内部精密设备
• 带磁性底座的可拆卸主轴千分尺
  • 允许用户只携带千分尺到探头位置，而不是整个测试套件
• 通用探头支架可容纳 5 至 19 毫米的探头直径
  • 消除对多个适配器项圈的需要

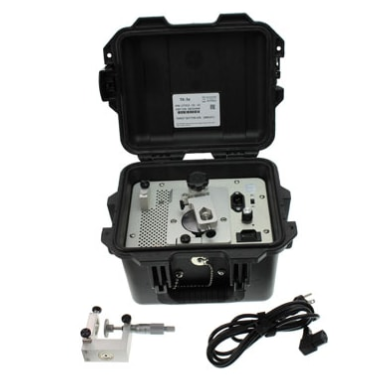

本特利内华达 TK-3 接近系统测试套件模拟轴振动和位置，用于校准本特利内华达监视器。除了验证监视器读数的操作条件外，TK-3 还用于接近探头的静态和动态验证。正确校准的系统可确保传感器输入和生成的监视器读数准确无误。

该系统使用可拆卸的主轴千分尺组件来检查传感器系统和位置监视器校准。该组件具有通用探头支架，可容纳 5 毫米至 19 毫米（0.197 至 0.75 英寸）的探头直径。当用户以校准的增量将目标移向或远离探头尖端时，安装座会固定探头，并使用电压表记录前置器的输出。主轴千分尺组件还具有方便的磁性底座，便于在现场使用。

振动监测器使用电机驱动的摆盘进行校准。位于摆盘上方的摆臂组件将接近探头固定到位。该组件使用通用探头安装座，与主轴千分尺组件使用的相同。通过将接近式探头的绝对比例因子与万用表结合使用，用户可以调整探头以找到出现所需机械振动量（由峰峰值直流电压输出确定）的位置。不需要示波器。然后，用户可以将振动监测器的读数与接近探头观察到的已知机械振动信号输入进行比较。来自 TK-3 的机械振动信号的峰峰值范围为 50 至 254 μm（2 至 10 密耳）。
