Motion 85151/85152 直线执行器经过精心设计和开发，适用于各种应用，负载能力高达 500 磅。

通过选择准确的冲程、电机类型、冲程速度和安装配置，可以为几乎任何性能和包络要求指定一个单元。一般来说，85151/85152 系列推荐用于 500 磅的负载。基本结构采用运动滚珠丝杠，它是一种直径为 0.653 的高效行星滚珠丝杠，在行程末端带有一体式自由轮，以消除限位开关。85151 使用平移管进行安装，而 85152 是开口螺钉型单元，直接连接到滚珠螺母。

电机

115 VAC、220 VAC、12 VDC、24 VDC 和 115 VDC 电机均为库存单位。交流电机是永久分裂电容感应型，专为具有间歇工作循环 (25%) 的高启动转矩而设计。可以选择 1500 或 3200 RPM 速度，也可以选择 1500 RPM 连续工作版本。直流电机是永磁刷式。直流单元需要间歇占空比 (60%)。空载速度为 6000 RPM 和 3000 RPM。可根据要求提供具有其他电压和性能特性的电机。

中风

任何行程长度都可以指定为 60"。
以英寸或毫米为单位，对中间尺寸没有限制。

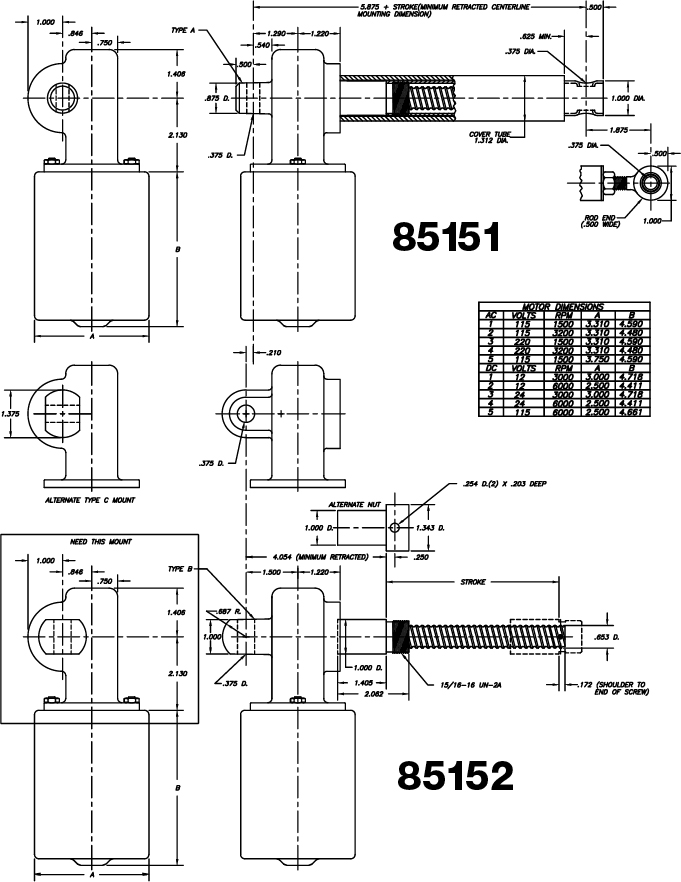

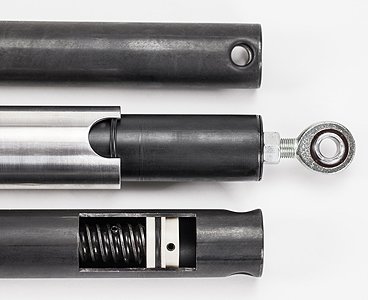

设计选项 85151/85152

变速箱安装

通常提供 A 型齿轮箱安装座，该安装座带有一个 0.375 直径的十字孔，平行于电机轴；但是，可以指定 90° 方向或任何其他角度，以方便客户设备中的安装和间隙。可以提供其他直径的交叉孔，例如 0.250 或 0.312。或者，可以提供 B 型或 C 型安装座，它们允许使用更大的安装孔，例如 0.437 或 .500。

刹车

提供负载保持和防漂移的双向摩擦制动器通常指定为 20:1 和 10:1 的齿轮比。20:1 采用标准摩擦制动器，而 10:1 采用重型版本。许多连杆类型的应用在不需要制动的情况下具有平衡负载。虽然 40:1 的比率是自锁的，但可以添加标准或重型制动器，以便为定位类型的应用提供快速停止。

设计选项 85151

盖管

外侧端带有四环密封的铝盖管可用于需要保护螺钉的应用。

杆子的末端

自对准杆端可用于平移管的外侧端。它提供执行器中心线安装尺寸的微调 (± .125)，以补偿客户组件中的公差累积。使用此选项，最小缩回和延伸中心线安装尺寸增加了 1.875。

支撑衬套

对于具有压缩载荷的应用，特别是行程为 6.000 或更长的应用，建议包括一个支撑衬套。该衬套安装在螺钉的末端并安装在平移管内，以帮助整个行程中的对齐。对于 12.000 或更长的冲程，通常建议使用支撑衬套，无论负载是拉伸还是压缩。使用此功能，执行器最小缩回和延伸中心线安装尺寸增加了 1.250。

防风雨电机外壳

在正常运行条件恶劣的情况下，交流电机可使用防风雨电机外壳。该外壳的外径为 4.000，并将所有 AC 装置的 B 尺寸增加到 6.500。直流电机已充分密封，因此不需要额外的外壳。

设计选项 仅 85152

螺母安装

滚珠螺母具有 15/16-16 螺纹，可直接与客户设备连接。对于耳轴安装，特别是在连杆式应用中，可以在螺母（备用螺母）上添加一个适配器，该适配器提供两个直径为 0.254 的孔，径向位于 180° 处用于连接。滚珠螺母也可以反转，以实现极其紧凑的安装尺寸，这种布置通常推荐用于压缩负载应用。
