- 品牌名称：
- NABIC
- 产品型号：
- 500SS
- 订货编码：
- 500SS
- 产地：
- 英国

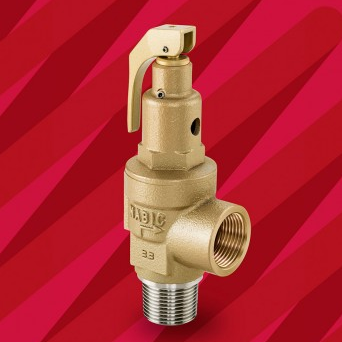

NABIC Fig 500SS 安全阀接液部件均由不锈钢制成。
用于在系统正常运行期间不能与青铜零件接触的系统流体需要高排放能力的地方。根据 BS EN ISO 4126 -1 设计和测试。
- 高放电容量
- 易于检查和清洁。
- 弹性 PTFE 阀座设计
- 压力设置锁定和密封
管道连接
螺纹外螺纹入口连接 R (BSPT) 符合 BS EN 10226-2 螺纹内螺纹出口连接 Rp (BSP) 符合 BS EN 10226-1。注意：入口和出口连接尺寸相同，并且比孔径大一号。入口为外螺纹，较大的尺寸允许不锈钢入口插入件。
测试
所有阀门在出厂前都经过外壳和阀座测试（以确认设定压力），并且所有阀门都预先设置了防篡改密封。可根据要求提供压力测试证书和符合性证明。
附加产品
- 提供 Viton 座椅设计
- 提供挂锁（符合 M&E3）
- 压力设置锁定和密封
材料
| 参考编号 | 零件名称 | 材料 |
|---|---|---|
| 1 | 止推垫圈 | 黄铜，BS EN 12164 CW609N |
| 2 | 平头螺钉 | 钢 |
| 3 | 测试杆 | 黄铜，BS EN 1982 CC754S |
| 4 | 春天 | 铬钒合金钢，BS 2803 735 A50 HS（不锈钢，BS 2056 302S26 选项） |
| 5 | 标签 | 黄色卡普顿 |
| 6 | 弹簧盖 | 青铜，BS EN 1982 CC491K |
| 7 | 活塞 | 黄铜，BS EN 12164 CW609N |
| 8 | 隔膜 | 硅橡胶 |
| 9 | 座椅密封架 | 青铜，BS EN 1982 CC491K / 黄铜 BS EN 12164 CW602N (DZR) |
| 10 | 座封 | 聚四氟乙烯（氟橡胶选项） |
| 11 | 星锁垫圈 | 不锈钢 |
| 12 | 身体 | 青铜，BS EN 1982 CC491K |
| 13 | 杠杆销 | 钢 |
| 14 | 铅封 | 带领 |
| 15 | 调节螺钉 | 黄铜，BS EN 12164 CW609N |
| 16 | 弹簧板 | 黄铜，BS EN 12164 CW609N |
| 17 | 主轴 | 黄铜，BS EN 12164 CW721R |
| 18 | 阀座密封固定板 | 青铜，BS EN 1982 CC491K / 黄铜 BS EN 12164 CW602N (DZR) |
| 19 | O形圈 | 氟橡胶 |
| 20 | 座椅适配器 | 不锈钢，BS 970 316S11 |
