- 品牌名称：
- NABIC
- 产品型号：
- Fig 500T
- 订货编码：
- Fig 500T
- 产地：
- 英国

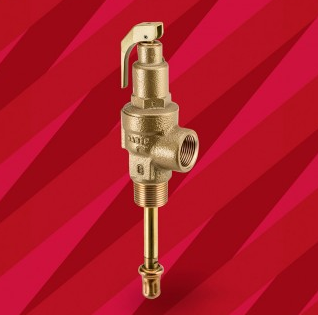

NABIC Fig 500T 提供过热保护和压力保护。它会自动排放热水，以防止超过预定的设定压力和/或温度。
每个提升机构彼此独立。根据 BS EN 4126、BS 6283 设计和测试（当使用 50% 的 BS EN ISO 4126 -1 额定值在 1 bar 或温度额定值时）。
- 弹性 Viton 软座设计
- 强大的恒温器
管道连接
螺纹外螺纹入口连接 R (BSPT) 符合 BS EN 10226-2。螺纹内螺纹出口连接 Rp (BSP) 符合 BS EN 10226-1。注意：入口和出口连接尺寸相同，并且比孔径大一号。入口为外螺纹，较大的尺寸是为了安装热调节器。
测试
所有阀门在出厂前都经过外壳和阀座测试（以确认设定压力），并且所有阀门都预先设置了防篡改密封。可根据要求提供压力测试证书和符合性证明。
附加产品
- 压力设置锁定和密封
压力额定值和温度范围
| 最小 - 最大设定压力 (bar) | 设定温度（°C） |
|---|---|
| DN15 至 DN25 1.0 至 12.5 | 95 |
| DN32 至 DN50 0.4 至 12.5 | 95 |
材料
| 参考编号 | 零件名称 | 材料 |
|---|---|---|
| 1 | 止推垫圈 | 黄铜，BS EN 12164 CW609N |
| 2 | 平头螺钉 | 钢 |
| 3 | 测试杆 | 黄铜，BS EN 1982 CC754S |
| 4 | 春天 | 铬钒合金钢，BS 2803 735 A50 HS（不锈钢，BS 2056 302S26 选项） |
| 5 | 标签 | 黄色卡普顿 |
| 6 | 弹簧盖 | 青铜，BS EN 1982 CC491K |
| 7 | 活塞 | 黄铜，BS EN 12164 CW609N |
| 8 | 隔膜 | 硅橡胶 |
| 9 | 座椅密封架 | 青铜，BS EN 1982 CC491K / 黄铜 BS EN 12164 CW602N (DZR) |
| 10 | 座封 | 聚四氟乙烯（氟橡胶选项） |
| 11 | 星锁垫圈 | 不锈钢 |
| 12 | 身体 | 青铜，BS EN 1982 CC491K |
| 13 | 杠杆销 | 钢 |
| 14 | 铅封 | 带领 |
| 15 | 调节螺钉 | 黄铜，BS EN 12164 CW609N |
| 16 | 弹簧板 | 黄铜，BS EN 12164 CW609N |
| 17 | 主轴 | 黄铜，BS EN 12164 CW721R |
| 18 | 阀座密封固定板 | 青铜，BS EN 1982 CC491K / 黄铜 BS EN 12164 CW602N (DZR) |
| 20 | 推杆 | 不锈钢，BS 970 316 S31 |
| 21 | 适配器 | 黄铜，BS EN 12164 CW602N (DZR) |
| 22 | 恒温器 | 铜/黄铜 BS EN 12164 CW602N (DZR) |
