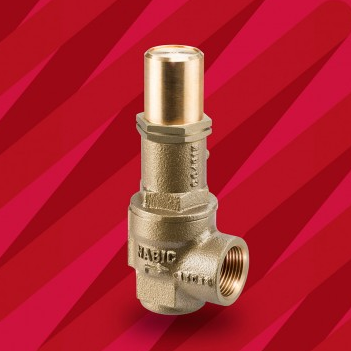

NABIC 500L 主要设计用于在排放侧需要高密封性的场合，具有密封弹簧盖以防止背压通过阀门顶部泄漏的可能性。

升力与流量成正比。所有接液部件均由抗脱锌材料制成。根据 BS EN ISO 4126 -1 设计和测试。

• 高放电容量
• 排放侧压力密封
• 适用于液体和惰性气体

  管道连接

  螺纹内螺纹入口和出口连接。出口连接比入口连接大一号。螺纹连接 Rp 平行于 BS EN 10226-1。可根据要求提供 NPT 连接。

  测试

  所有阀门在出厂前都经过外壳和阀座测试（以确认设定压力），并且所有阀门都预先设置了防篡改密封。可根据要求提供压力测试证书和符合性证明。

  附加产品

  • 提供 Viton 座椅设计
  • 压力设置锁定和密封
  • 安装在 DN32 及以上的排水塞允许安装压力表

  材料

  参考编号	零件名称	材料
  1	防漏圆顶	青铜，BS EN 1982 CC491K
  2	锁紧螺母	黄铜，BS EN 12164 CW609N
  3	圆顶“O”形环	氟橡胶
  4	春天	铬钒合金钢，BS 2803 735 A50 HS（不锈钢，BS 2056 302S26 选项）
  5	标签	黄色卡普顿
  6	弹簧盖	青铜，BS EN 1982 CC491K
  7	活塞	黄铜，BS EN 12164 CW609N
  8	盖封	氟橡胶
  9	座椅密封架	青铜，BS EN 1982 CC491K / 黄铜 BS EN 12164 CW602N (DZR)
  10	座封	聚四氟乙烯（氟橡胶选项）
  11	星锁垫圈	不锈钢
  12	身体	青铜，BS EN 1982 CC491K
  13	调节螺钉	黄铜，BS EN 12164 CW609N
  14	弹簧板	黄铜，BS EN 12164 CW609N
  15	主轴	黄铜，BS EN 12164 CW721R
  16	阀座密封固定板	青铜，BS EN 1982 CC491K / 黄铜 BS EN 12164 CW602N (DZR)
  17	O形圈	氟橡胶
