- 品牌名称：
- NABIC
- 产品型号：
- Fig 500F
- 订货编码：
- Fig 500F
- 产地：
- 英国

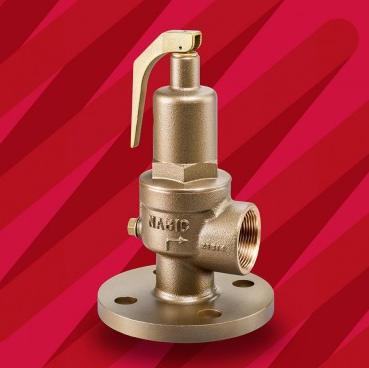

NABIC 500F 非常适用于需要高容量紧急蒸汽释放能力的无排气热水加热系统。
所有接液部件均由抗脱锌材料制成。根据 BS EN ISO 4126 -1 设计和测试。
- WRAS 批准
- 阀座密封性高
- 隔膜保护部件
管道连接
法兰入口连接尺寸 DN20 向上。螺纹出口连接，Rp 平行于 BS EN 10226-1。可以适应大多数法兰标准。
测试
所有阀门在出厂前都经过外壳和阀座测试（以确认设定压力），并且所有阀门都预先设置了防篡改密封。可根据要求提供压力测试证书和符合性证明。
附加产品
- 提供 Viton 座椅设计
- 可用挂锁。（符合 M&E3）
- 压力设置锁定和密封
- 安装在 DN32 及以上的排水塞允许安装压力表
材料
| 参考编号 | 零件名称 | 材料 |
|---|---|---|
| 1 | 止推垫圈 | 黄铜，BS EN 12164 CW609N |
| 2 | 平头螺钉 | 钢 |
| 3 | 测试杆 | 黄铜，BS EN 1982 CC754S |
| 4 | 春天 | 铬钒合金钢，BS 2803 735 A50 HS（不锈钢，BS 2056 302S26 选项） |
| 5 | 标签 | 黄色卡普顿 |
| 6 | 弹簧盖 | 青铜，BS EN 1982 CC491K |
| 7 | 活塞 | 黄铜，BS EN 12164 CW609N |
| 8 | 隔膜 | 硅橡胶 |
| 9 | 座椅密封架 | 青铜，BS EN 1982 CC491K / 黄铜 BS EN 12164 CW602N (DZR) |
| 10 | 座封 | 聚四氟乙烯（氟橡胶选项） |
| 11 | 星锁垫圈 | 不锈钢 |
| 12 | 身体 | 青铜，BS EN 1982 CC491K |
| 13 | 杠杆销 | 钢 |
| 14 | 铅封（未显示） | 带领 |
| 15 | 调节螺钉 | 黄铜，BS EN 12164 CW609N |
| 16 | 弹簧板 | 黄铜，BS EN 12164 CW609N |
| 17 | 主轴 | 黄铜，BS EN 12164 CW721R |
| 18 | 阀座密封固定板 | 青铜，BS EN 1982 CC491K / 黄铜 BS EN 12164 CW602N (DZR) |
| 19 | O形圈 | 氟橡胶 |
