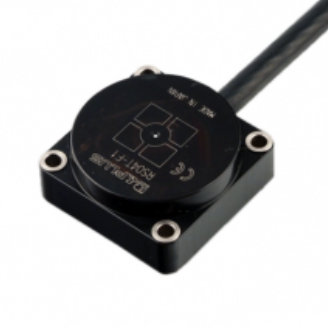

型号：RS04T-F1-PU-01

品名：离照动供电系统
厂商：B&plus株式会社
市面上通用的直流3 线式传感器可直接与可动部连接使用。
给接近开关、光电开关等市面上通用自动开
关供电，并传送其信号。
有圆形传送面，也有矩形传送面
加入电阻的前提下也可与直流2 线式传感器连接。
◆离照动系统是向检测开关等器件非接触地供电及传送信号的系统。
请不要在该用途以外使用离照动系统产品。
◆在系统整体设计时，请充分考虑在外部电源的异常或产品发生故障时的安全性。
◆有关使用电源及使用条件，请遵循《用户手册》或《产品使用说明书》中所记载的机器规格，
并据此来设计系统。
◆无线供电在24V/500mA 以上的产品，出于降低其自身发热的影响，建议将产品附着安装在金
属物上。
◆ 24V/1A 以上离照动对偶系统在工作中，不得有金属物进入距传送面45mm 以内。

【设计上的注意事项】
◆外部电源务必使用规格中所定的电源。
不要使用超过额定电压的电源，以免造成产品的过热或烧毁。
◆有关电源及信号配线，请严格按照《用户手册》或《产品使用说明书》上的说明及图示进行
正确地配线。错误连接有可能造成预想不到的误动作或故障。
◆如果在传送面遇有金属碎屑或金属碎片等附着状态下通电，就有可能造成耦合头的传送面及
金属片发热甚至机器损坏。使用时请务必检查并去除耦合头的传送面上的金属碎屑或金属碎片。
( 特别是当金属片在传送表面附着时，金属片的温度有可能达到100℃以上。)
◆与传送部相接的检测开关以及驱动单元的消耗电流的合计需小于驱动电流。
◆务必在切断电源的情况下，进行有关本产品的设置、维护、故障处理等。
◆请不要分解、改造产品。以避免造成故障，误动作及火灾。
◆本产品在废品处理时，请按照工业废品进行处理。
◆电缆末端( 接线部分) 请在没有水或切削冷却液等液体环境中设置。( 电缆芯线中的水份有可
能通过传导到本体，造成短路或腐蚀电路。)
◆电缆以及传送面材质为树脂(ABS 或ABS+PBT) 的产品不能使用在有机溶剂或含有有机溶剂的
环境中。
