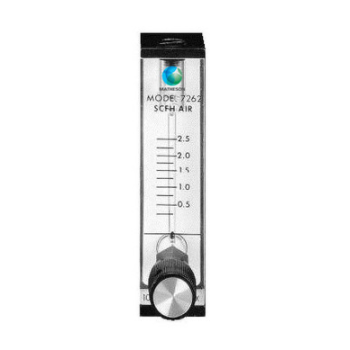

Matheson 的 PM-1000 系列丙烯酸流量计是一种实用、低成本的气体低流速指示方法。涉及非腐蚀性流体、正常大气和不太严格的精度要求的广泛工业应用都在这种简化的普通锥形管设计的范围内。最先进的制造技术确保每台仪表都能满足这些应用的性能要求。PM-1000 系列可直接读取空气，并提供英制或公制单位。在黑色玻璃或不锈钢浮子之间进行选择。生产过程中的完全退火确保每个仪表体无应力。不使用塑料螺纹，消除了亚克力的龟裂和断裂。用于仪表体的挤压铝制支撑框架可吸收所有连接应变。支撑框架法兰和锁紧螺母提供了多种面板安装布置。该仪表的简化设计可实现快速、轻松的维护。丙烯酸仪表块的高冲击强度完成了这种可靠的设计。

阀门选项
• 实用阀适用于需要控制和指示
的用户 • 没有阀门适用于只需要指示的用户

设计特点

• 减少刻度视差
• 37mm 刻度长度
• 0.2 SCFH 的低端流量测量
• 10 到 1 或更大的仪表范围
• 低压降
• 仪表支撑框架法兰允许多种面板安装位置

工程图纸

建筑材料

• 接液端塞和阀门部件：黄铜
• 密封材料：丁腈橡胶
• 阀杆：316 不锈钢
• 仪表块：透明、带普通锥形孔的铸造丙烯酸塑料
• 管道连接：黄铜
• 浮子材料：黑色玻璃或 316 不锈钢钢
• 刻度：永久屏蔽在仪表体上，长度 37 mm

规格

• 额定压力：最大 100 psig
• 额定温度：最大 160°F
• 精度：满量程流量的 ±10%
• 可重复性：量程读数的 1%
• 范围：10 到 1，即满量程的 100% 到 10%秤
• 秤读数：直接读数（空气）
• 运输重量：1 磅
