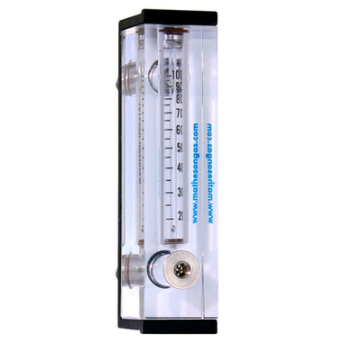

Matheson 的 PG-1000 系列流量计设计用于在低容量下可靠地指示气体流量，同时保持坚固、经济的塑料结构。玻璃计量管可确保在整个仪表容量范围内具有可靠、准确的性能。

PG-1000 系列流量计可直接读取空气，并提供英制或公制单位。在黑色玻璃或不锈钢浮子之间进行选择。PG-1000 系列流量计的卓越结构特点带来了坚固的设计和最佳的气体计量特性。生产过程中的完全退火确保每个仪表体无应力。无螺纹塑料块消除开裂和断裂，金属支撑框架吸收所有连接应变。

玻璃计量管通过弹簧加载的 O 型圈直接密封到丙烯酸主体中，并且可以互换。刻度永久融合在计量管上，靠近流动区域，以减少视差并改善读数。

阀门选项
• 实用阀适用于需要控制和指示
的用户 • 没有阀门适用于只需要指示的用户

设计特点

• 精密锥形玻璃计量管
• 减小刻度视差
• 用于容量变化的可拆卸管
• 50mm 刻度长度
• 0.06 SCFH 的低端流量测量
• 10 到 1 或更大的仪表范围
• 低压降
• 仪表支撑框架法兰允许多种面板安装职位

工程图纸

建筑材料

• 接液端塞和阀门部件：316 不锈钢
• 密封材料：氟橡胶
• 阀杆：316 不锈钢
• 仪表块：透明、铸造丙烯酸塑料，带可拆卸玻璃计量管
• 管道连接：316 不锈钢
• 浮子材料：黑色玻璃或 316 不锈钢
• 刻度：永久屏蔽在仪表体上，长度 50 mm

规格

• 额定压力：最大 100 psig
• 额定温度：最大 160°F
• 精度：满量程流量的 ±10%
• 可重复性：量程读数的 1%
• 范围：10 到 1，即满量程的 100% 到 10%秤
• 秤读数：直接读数（空气）
• 运输重量：1 磅
