一种通用燃气调节器，设计用于蒸汽压力低于 250 psig 的燃气的低入口压力和低输送压力应用。

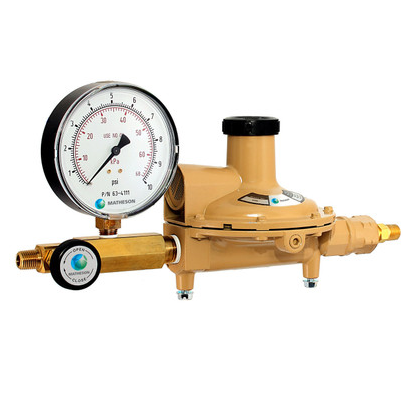

注意：照片未显示 CGA 510 入口连接。

应用

• 控制恒定的燃料燃烧器火焰。
• 低压下的惰性气体保护。

设计特点

• 锌体
• 橡胶膜片
• 多孔金属过滤器保护阀座免受污染
• CGA 510 入口连接
• 1/4” NPTM 出口连接，带松动的软管倒钩
• 压力调节螺钉由“安全帽”保护

建筑材料

• 仪表：黄铜
• 阀体：铸锌
• 阀盖：压铸锌
• 隔膜：天然橡胶
• 阀座：天然橡胶
• 密封件：天然橡胶

规格

• 最大入口压力：250 psig (1,725 kPa)
• 最大流量（200 psig，N2）：
          3701A-510 型：小于 35 SLPM
          3702-510 型：260 SCFH (123 SLPM)
          3703-510 型：350 SCFH (165 SLPM)
• 流量 (Cv)：0.8
• 工作温度：-40°F 至 150°F（-40°C 至 65°C）
• 端口（调节器主体）：1/4” NPT 内螺纹
• 端口配置：1 高，1 低
• 一体式泄压阀：
          3701A-510 型：17" wc 至高于设定点 3 psig
          3702-510 型：6-9 psig
          3703-510 型：无
