- 品牌名称：
- PHYTRON
- 产品型号：
- 1-STEP-DRIVE-5A-48V
- 订货编码：
- 1-STEP-DRIVE-5A-48V
- 产地：
- 德国

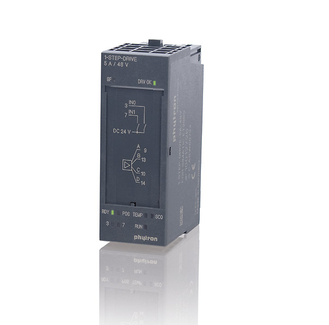

1 步驱动
带有集成功率级的步进电机驱动器，用于与 SIEMENS 协作的 SIMATIC ET 200 ® S
在模块化 PLC 系统中控制和驱动步进电机：1-STEP-DRIVE 技术可确保高精度电流调节，并实现高达 1/512 步的精细定位，绝对和非累积误差约为 0.0015°（约每转 102,400 个位置（0.0035°/步），带 200步电机）
技术细节
- 用于SIMATIC ET 200 ® S的带集成功率级的步进电机控制器
- 1-STEP-DRIVE-5A-48V 模块成功完成了西门子执行的系统一致性测试。
- 适用于采用 4-、(6-) 或 8 引线接线的 2 相步进电机的双极控制
- 5 A PEAK相电流，增量为 20 mA
- 24 至 48 V DC电源
- 高达 1/512 微步
- 物理分辨率：约。每转 102,400 个位置（0.0035°/步）。应考虑使用带计数器的编码器进行微定位。
- 最大步进频率：510,000 步/秒
- 斩波频率可选：18、20、22 或 25 kHz
- 2 个用于限位和参考开关的数字输入
- 诊断 LED（过流、过温、驱动指令或电机正在运行等）
- 控制器模式：相对和绝对定位，旋转模式，移动到参考点，...
- 在线控制器参数设置和诊断
- 通过 STEP ® 7、TIA Portal ®编程（V12 到 V14）
- 工作温度：0 至 +60 °C
- 防短路、过载保护
- 认证：CE
