- 品牌名称：
- HEROSE
- 产品型号：
- 09340 型
- 订货编码：
- 09340 型
- 产地：
- 德国

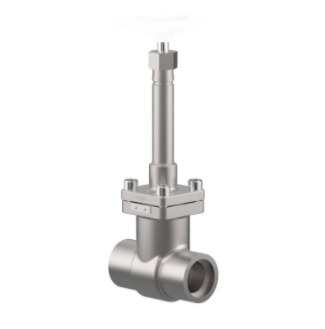

09340 型 - 闸阀
| 低温闸阀，PN50 (DN65=PN45) 不锈钢阀体和顶部，单向拧紧（在流动方向），“活负载”压盖填料“为氧气服务清洁和脱脂” 工作压力：5 - 50 bar，泄漏率一个ACC。符合 DIN EN 12266 工作压力：0.7 - 4.9 bar，泄漏率 B 符合标准。符合 DIN EN 12266 零件编号 09340.X.001*（高度 H，适用于尺寸 DN25、DN40 和 DN100） 零件编号 09340.X.002*（高度 H，适用于尺寸 DN50、DN65 和 DN80） * 不锈钢对焊连接钢管符合。符合 ISO 1127 或 ASTM A312 零件编号 09340.X.0014（高度 H，适用于尺寸 DN25、DN40 和 DN100） 零件编号 09340.X.0024（高度 H，适用于尺寸 DN50、DN65 和 DN80） 不锈钢承插焊连接管道符合。符合 ISO 1127 或 ASTM A312 可用选项 - 仅应要求： - 更多管壁厚度 应用： 批准用于空气气体、蒸汽和低温液化气体，包括。液化天然气。 工作温度：-196°C / -321°F (77K) 至 +120°C / +248°F (393K) |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 09340 型 - 标准设计 | 技术数据 | ||||||
| 标称尺寸 | DN | 25 | 40 | 50 | 65 | 80 | 100 |
| 尺寸代码 | 。X。 | 2533 | 4048 | 5060 | 657x | 8088 | 0114 |
| 面对面尺寸 | 法郎 | 133 | 133 | 110 | 110 | 110 | 130 |
| 高度 | H | 330 | 360 | 410 | 440 | 450 | 570 |
| 外管-Ø ISO 1127 | 类风湿关节炎 | 33.7 | 48.3 | 60.3 | 76.1 | 88.9 | 114.3 |
| 壁厚管 ISO 1127 | 一个 | 2.0 | 2.0 | 2.0 | 2.9 | 3.2 | 3.2 |
| 外管-Ø ASTM A312 | 类风湿关节炎 | 33.40 | 48.26 | 60.33 | 73.03 | 88.90 | 114.3 |
| 壁厚管 ASTM A312 | 一个 | 尺寸符合。到 S10 或 S40 | |||||
| 插座深度 | b | 8 | 13 | 16 | 16 | 16 | 20 |
| 手轮-Ø | 乙 | 125 | 125 | 150 | 150 | 150 | 200 |
| 重量 | 约 公斤 | 3.3 | 4.8 | 7.5 | 8.6 | 11.4 | 21.8 |
| Kvs - 值 | 立方米/小时 | 43 | 93 | 125 | |||
