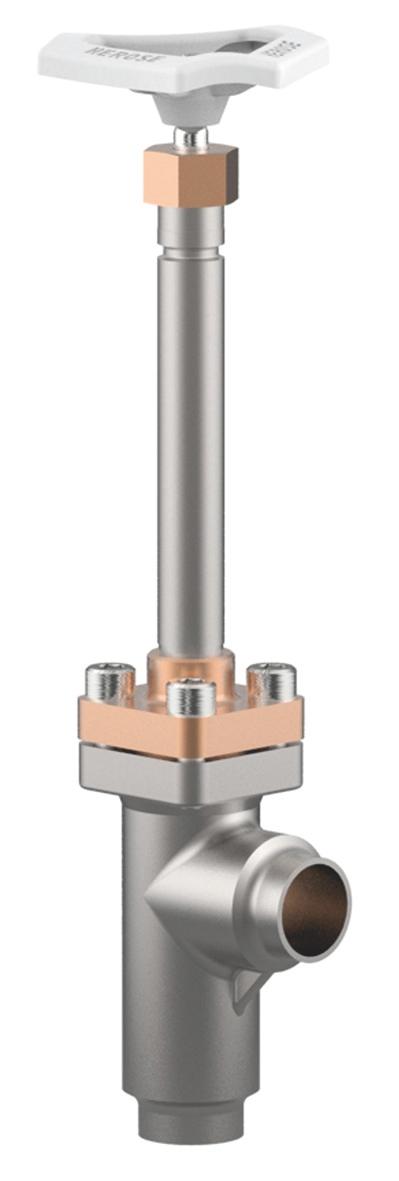

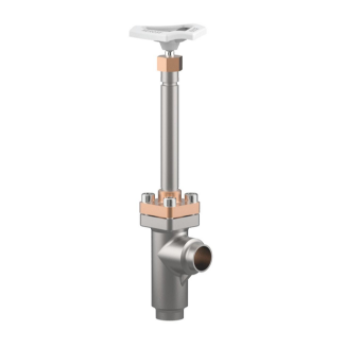

01322 型 - 截止阀角型
<td class="padd2" col
| 低温截止阀 角型，PN50 不锈钢阀体和青铜顶部“活载”压盖填料“为氧气服务清洁和脱脂” 部件号 01322.X.001* (H = 270mm) 部件号 01322.X.002 * (H = 370mm) * 不锈钢管的对焊连接符合。符合 ISO 1127 或 ASTM A312 零件编号 01322.X.0014 (H = 270mm) 零件编号 01322.X.0024 (H = 370mm) 不锈钢管的承插焊连接符合标准。符合 ISO 1127 或 ASTM A312 可用选项 - 仅应要求： - 延伸 H 达 900 毫米 - 带控制盘的阀门（锥形设计） - 带止回盘的阀门 - 更多管壁厚度 应用： 批准用于空气气体、蒸汽和低温液化气体，包括 液化天然气。 工作温度：-196°C / -321°F (77K) 至 +120°C / +248°F (393K) |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||
<td class="padd2" col

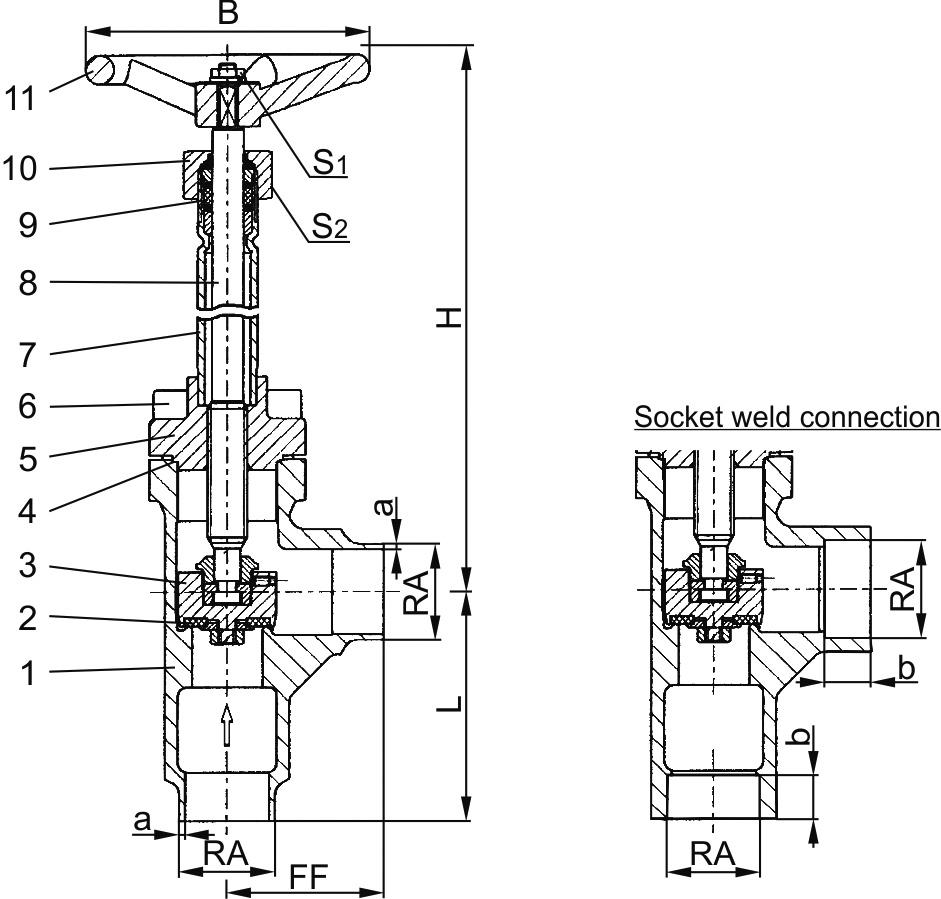

| 01322 型 - 标准设计 | 技术数据 | ||||||
| 标称尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 |
| 尺寸代码 | 。X。 | 1521 | 2026 | 2533 | 3242 | 4048 | 5060 |
| 面对面尺寸 | 法郎 | 40 | 50 | 55 | 60 | 58 | 85 |
| 高度 | H | 270 毫米或 370 毫米 | |||||
| 外管-Ø ISO 1127 | 类风湿关节炎 | 21.3 | 26.9 | 33.7 | 42.0 | 48.3 | 60.3 |
| 壁厚管 ISO 1127 | 一个 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 外管-Ø ASTM A312 | 类风湿关节炎 | 21.34 | 26.67 | 33.40 | - | 48.26 | 60.33 |
| 壁厚管 ASTM A312 | 一个 | 尺寸符合。到 S10 或 S40 | |||||
| 插座深度 | b | 10 | 13 | 13 | 13 | 13 | 16 |
| 手轮-Ø | 乙 | 100 | 100 | 100 | 125 | 125 | 125 |
| 长度 | 大号 | 50 | 65 | 80 | 80 | 90 | 90 |
| 扳手对边尺寸 | S 1 | 7 | 7 | 7 | 10 | 10 | 10 |
| 扳手对边尺寸 | 2 _ | 30 | 30 | 30 | 36 | 36 | 36 |
| 重量 | |||||||
