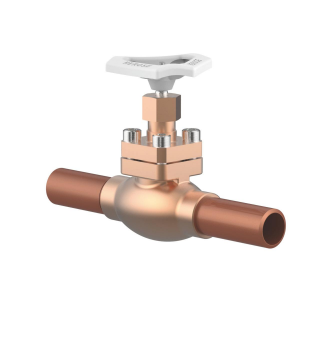

01301 型 - 截止阀

低温截止阀和截止阀/止回阀，PN50 (DN10-25), PN40 (DN32), PN35 (DN40-50) 青铜阀体和顶部“活负载”压盖填料“为氧气服务清洁和脱脂” 部件号 01301。 X.0008 部件号 01301.X.5008 截止阀/止回阀 配有符合标准的钎焊铜接头。符合 DIN EN 12449 可用选项 - 仅应要求： - 带控制盘的阀门（锥形设计） 应用： 批准用于空气气体、蒸汽和低温液化气体，包括 液化天然气。 工作温度：- 196°C / -321°F (77K) 最高 +120°C / +248°F (393K) 推荐工作温度：-60°C / -76°F (213K) 最高 +120° C / +248°F (393K)
材料 DIN EN ASTM 1 身体 CC491K B 62 UNS C83600 2 阀门密封 PTFE / 碳填充 (25%) 3 光盘 CW614N B 283 UNS C38500 4 阀盖垫片 聚四氟乙烯 5 头巾 CC493K B 505 UNS C93200 6 螺栓 1.4301/A2 194 B8 8 干 1.4301 A 276 等级 304 9 压盖填料 石墨/聚四氟乙烯 10 压盖螺母 CW614N B 283 UNS C38500 11 方向盘 铝合金 12 春天 CW452K B 159 UNS C51900 13 铜线 CW024A B 152 UNS C12200

<td class="padd2" colspan="1" bgcolor="#d3e3cf" align="left" style="box-sizing: border-box; padding: 5px 12px 5px 0px; border: none; border-collapse: collapse;

01301 型 - 标准设计	技术数据
标称尺寸	DN	10	15	15	20	25	32	40	50
尺寸代码	。X。	1012	1515	1518	2022	2528	3235	4042	5054
面对面尺寸	法郎	360	385	385	385	415	415	420	460
高度	H	140	140	140	140	140	170	175	200
外管-Ø	类风湿关节炎	12.0	15.0	18.0	22.0	28.0	35.0	42.0	54.0
壁厚管	一个	1.0	1.5	1.5	1.5	1.5	1.5	1.5	2.0
汉轮-Ø	乙	100	100	100	100	100	125	125	125
扳手对边尺寸	S 1	7	7	7	7	7	10	10	10
扳手对边尺寸	2 _	30	30	30	30	30	36	36	36
重量	约 公斤	1.1	1.4	1.4
