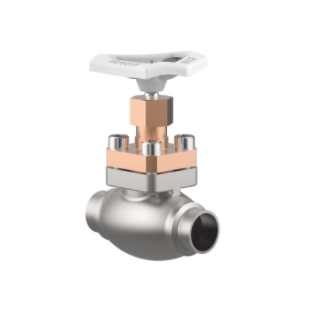

低温截止阀和截止阀/止回阀，PN50 (DN65=PN45, DN150=PN40)
不锈钢阀体和青铜顶部“活动负载”压盖填料“为氧气服务清洁和脱脂”
部件号 01331.X.000*
部件号. 01331.X.500* 截止阀/止回阀
*不锈钢管的对焊连接符合标准。符合 ISO 1127 或 ASTM A312
零件编号 01331.X.0004
零件编号 01331.X.5004 截止阀/止回阀
用于不锈钢管道的承插焊连接。符合 ISO 1127 或 ASTM A312
可用选项 - 仅应要求：
- 焊接不锈钢存根符合。 符合 ISO 1127 或 ASTM A312 - 长度 FF + 200mm
- 带控制盘的阀门（锥形设计） -
更多管壁厚度 液化天然气。 工作温度：-196°C / -321°F (77K) 至 +120°C / +248°F (393K) 推荐工作温度材料 | DIN EN | ASTM |
|---|
| 1 | 身体 | 1.4308 | 351 CF8 | | 2 | 阀门密封高达 DN50 | PTFE / 碳填充 (25%) | | 2a | DN65阀门密封 | 聚四氟乙烯 | | 3 | 光盘 | CW614N | B 283 UNS C38500 | | 4 | 阀盖垫片 | 聚四氟乙烯 | | 5 | 头巾 | CC493K | B 505 UNS C93200 | | 6 | 螺栓 | 1.4301/A2 | 194 B8 | | 8 | 干 | 1.4301 | A 276 等级 304 | | 9 | 压盖填料 | 石墨/聚四氟乙烯 | | 10 | 压盖螺母 | CW614N | B 283 UNS C38500 | | 11 | 方向盘 | 铝合金 | | 12 | 春天 | CW452K | B 159 UNS C51900 |
| | |
| 01331 型 - 标准设计 | 技术数据 | | 标称尺寸 | DN | 10 | 15 | 15 | 20 | 25 | 32 | 40 | 40 | 50 | 65 | 80 | 100 | 150 | | 尺寸代码 | 。X。 | 1012 | 1517 | 1521 | 2026 | 2533 | 3238 | 4042 | 4048 | 5060 | 657x | 8088 | 0114 | 0168 | | 面对面尺寸 | 法郎 | 70 | 85 | 85 | 100 | 115 | 115 | 130 | 130 | 155 | 205 | 245 | 280 | 400 | | 高度 | H | 140 | 140 | 140 | 140 | 140 | 170 | 175 | 175 | 200 | 260 | 310 | 350 | 420 | | 外管-Ø ISO 1127 | 类风湿关节炎 | 12.0 | 17.2 | 21.3 | 26.9 | 33.7 | 38.0 | 42.4 | 48.3 | 60.3 | 76.1 | 88.9 | 114.3 | 168.3 | | 壁厚管 ISO 1127 | 一个 | 1.0 | 1.6 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.9 | 3.2 | 6.0 | 7.1 | | 外管-Ø ASTM A312 | 类风湿关节炎 | 13.72 | 17.15 | 21.34 | 26.67 | 33.40 | - | 42.16 | 48.26 | 60.32 | 73.02 | 88.90 | 114.30 | 168.27 | | 壁厚管 ASTM A312 | 一个 | 尺寸符合。到 S10 或 S40 | | 插座深度 | b | 6 | 10 | 10 | 13 | 13 | - | 13 | 13 | 16 | 16 | 16 | 20 | 20 | | 手轮-Ø | 乙 | 100 | 100 | 100 | 100 | 100 | 125 | 125 | 125 | 125
|
|
