- 品牌名称：
- TOMOE
- 产品型号：
- TG-S
- 订货编码：
- TG-S
- 产地：
- 日本

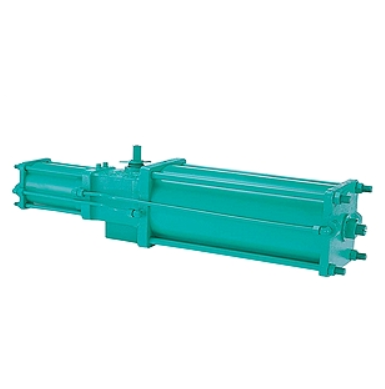

TG-S <3K / 3U>
TG-S 型执行器是单驱动气动执行器，非常适合控制各种旋转阀。主要用于操作阀门尺寸为250mm以上的中、大口径阀门。工作原理是工作空气压力推动气缸腔内的活塞，输出轴通过销和臂旋转。当工作气压消失时，弹簧的力推动活塞并使阀门反转。
TG-S <3K/3U> 工作原理
如图所示，A1和A2，B1和B2用铜管连接，从0口供给的工作空气引入B1和B2。活塞①和②向右操作并推动弹簧。此时，推力通过臂从活塞杆上的销向输出轴施加逆时针方向的旋转力，输出轴逆时针方向旋转。A1 和 A2 中的空气从端口 S 排出。当 0 口的工作空气供应停止时，活塞②在弹簧力的作用下向左运动。此时，推力通过臂从活塞杆上的销向输出轴施加顺时针方向的旋转力，输出轴顺时针方向旋转。
| 扭矩 | [TG-10S] 260N·m [TG-12S] 600N·m [TG-14S] 1250N·m [TG-20S] 3250N·m |
| 工作压力 | 0.4-0.7MPa * 如果您使用 Tritec 并且您使用的工作气压为 0.5MPa 或更高，请在订购前与我们联系。 |
| 耐压 | 1MPa |
| 端口直径 Rc | [TG-10S] [TG-12S] [TG-14S] Rc3 / 8 [TG-20S] Rc1 / 2 |
| 环境温度 | 0-80℃ |
| 送风温度 | 0-60°C（送风不结冰） |
| 开闭时间 | [TG-10S] 4 到 20 秒 [TG-12S] 6 到 20 秒 [TG-14S] 11 到 20 秒 [TG-20S] 18 到 40 秒 |
