型号 116

波纹管型

储罐液位计

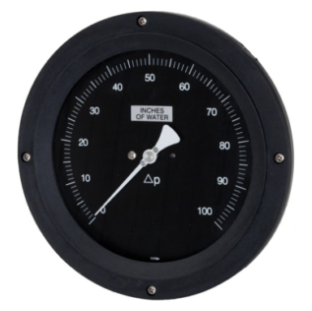

中西部®仪器型号 116 罐液位 ΔP 计 – ± 1% 满量程精度。系统压力施加到波纹管和机械连杆组件的内部容积。随着压力的变化，波纹管和连杆组件以机械方式连接到仪表指示器指针。如果配备微动开关，则机械连接到波纹管的凸轮旋转并触发微动开关。116 型的主要部件是两件式机身、波纹管传感元件和过压组件、扭矩管组件、范围弹簧和仪表前部组件。

该组件包含一个双向过压安全阀 (OPV)，可在两个方向上提供保护。当压差超过量程的 130% 时，OPV 会平衡 Hi 和 Lo 侧之间的压力。¼” FNPT 双顶部和底部连接作为标准配置提供。116 型储罐液位计还配备了微调指针。如有必要，指针可以重新归零。主体由黄铜制成，内部为 316 不锈钢。Viton 密封件作为标准配置提供。表盘直径 6 英寸，黑色表盘上带有白色字母。（可选配黑色字体的白色表盘）116 个温度限值的额定温度范围为 -40°C 至 200°F。证明压力是环境温度下工作压力的两倍。
