同类产品
- 品牌名称：
- TOHNICHI
- 产品型号：
- DOT(E3)-MD
- 订货编码：
- DOT(E3)-MD
- 产地：
- 日本
适用范围
- 适用于扭力扳手的校准和调整。
特点

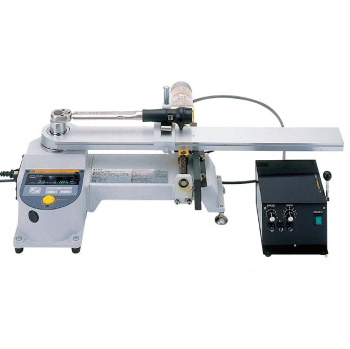

- DOT/DOTE型号为电机驱动型。
- 电机驱动装置适合在检查室使用，对扳手进行批量校准和管理。
- 可根据所需量调整测量速度。
- 测量如F、DB型号等直读式扭力扳手时，可使用操作杆对位置进行微量调整。
- 适用于AC100-240V。
规格
DOT-MD 规格 负荷方向 精度±2% 国际单位制型号 DOT35N-MD DOT50N-MD DOT100N-MD DOT300N-MD DOT700N-MD 扭矩范围［N·m］ 最小～最大 5～35 5～50 10～100 30～300 70～700 刻度 0.1 0.2 0.5 1 2 公制型号 350DOT-MD 500DOT-MD 1000DOT-MD 3000DOT-MD 7000DOT-MD 扭矩范围
［kgf·cm］最小～最大 50～350 50～500 100～1000 300～3000 700～7000 刻度 1 2 5 10 20 美制型号 DOT300I-MD DOT430I-MD DOT1000I-MD DOT200F-MD DOT500F-MD 扭矩范围［lbf·in/ lbf·ft］ 最小～最大 lbf·in 50～300 50～430 100～1000 lbf·ft 20～200 50～500 刻度 lbf·in 1 2 5 lbf·ft 1 2 扭力扳手最大有效长度 L［m］ 410 660 1260 插入驱动头 □a［mm］ 9.53 12.7 19.05 尺寸
［mm］全长 L’ 511 771 1365 全宽 B 263 490 546 全高 H 221 278 304 本体 B1 398 439 551 H1 142 162 201 重量［kg］ 本体 8 10 25 控制器 1.5 附件［mm］ 减寸转接头 方头
（外螺纹- 内螺纹）□9.53 - □6.35 □12.7 - □6.35
□12.7 - □9.53— — 转接头 方头
（外螺纹）-
六角头（内螺纹）□9.53 - W10·13·19
□9.53 - W12·14·17□12.7 - W10·13·19
□12.7 - W12·14·17□19.05 - W17·22·27
□19.05 - W19·24·30□19.05 - W22·27·29
□19.05 - W30·32·36DOTE3-G-MD 规格 负荷方向 精度±1%+1位数 型号 DOTE20N3-G-MD DOTE50N3-G-MD DOTE100N3-G-MD DOTE200N3-G-MD DOTE500N3-G-MD DOTE1000N3-G-MD 扭矩范围［N·m］ 最小～最大 2～20 5～50 10～100 20～200 50～500 100～1000 1位数 0.005 0.01 0.02 0.05 0.1 0.2 扭矩范围
［kgf·cm/kgf·m］最小～最大 kgf·cm20～200 50～500 100～1000 200～2000 kgf·m 5～50 10～100 1位数 kgf·cm 0.05 0.1 0.2 0.5 kgf·m 0.01 0.02 扭矩范围［lbf·in］ 最小～最大 18～180 44～440 88～880 170～1700 440～4400 880～8800 1位数<
