同类产品

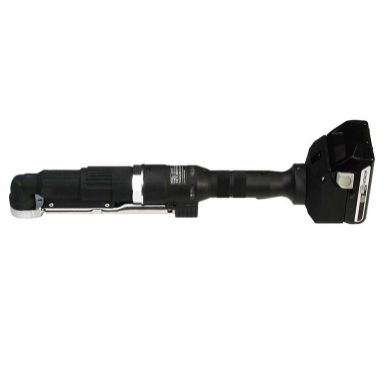

- 品牌名称：
- TOHNICHI
- 产品型号：
- HA/HAC
- 订货编码：
- HA/HAC
- 产地：
- 日本
适用范围
- 单元生产以及副线的装配作业。
- 紧固数据管理系统。
- 把紧固扭矩数据作为证据提出的紧固作业。
特点
- 通过电动螺母紧固机，大副实现廉价、高精度地扭矩管理。
- 用一把扳手就能完成电动螺丝刀的预紧固→扭力扳手的最终紧固的紧固作业，无须换拿工具，实现了“零浪费”。
- 预紧固使用电动（Brushless）马达实现了省力，最终紧固使用扭力扳手实现了精度±3%的精确扭矩管理。
- 免费维修！采用具有耐久性的无刷马达，无须更换刷子。
- 无线！使用充电式电池驱动预紧固的电动马达。无须担心处理电源线导致的操作下降以及断线导致的故障。
- 防错式也采用无线！紧固完成信号通过Blueutooth(R)进行发送，并能简单地建立“防止忘记紧固的防错系统”。因为是无线，操作优良，无须担心断线。
- 不需连接到专用控制器。因为是无线，没有生产线的移动和改修。
- 预紧固扭矩可分3阶段调整！通过搭载Blueutooth(R)的PC，使用设定软件可以变更预紧固扭矩。（※设定软件可以免费下载）
- 使用软件也可进行紧固模式的变更！ 也可以通过“设定软件”进行“紧固模式1”（适用于与凸缘的多个螺栓连接进行预紧固作业）和“紧固模式2”（预紧固后不进行最终紧固就不能进行下一次预紧固）的切换。（※设定软件可以免费下载）
- 正在使用的扭力扳手检测仪也能校准。无须专用的校准仪器，管理时与扭力扳手一样和溯源性关联。
- 2016年1月25日发售了小型轻量的HA25N。
- 可以订购无线式（Bluetooth(R)）发送紧固扭矩数据的HAQSPDY/HACQSPDY系列。可以通过2017年3月发售的“TDMS／TDMSHT”（Ver.2.00或更高版本）建离紧固数据管理系统。
- HA/HAC/HACQSPDY系列自2022年1月起符合ISO6789：2017，但部分产品除外。详细内容请浏览画面下部的技术资料“ISO6789：2017标准化举措”。
规格
型号 HA25N HAC25N HAC50N HAC100N HAC140N HAC200N 扭矩范围
[N･m]最少～最大 5～25 10～50 20～100 30～140 40～200 刻度 0.25 0.5 1 2 预紧固扭矩[N･m] 5 11 17.5 30 空载转速[r.p.m.] 1000（850） 1100（850） 1000 580 适用螺栓 普通钢制螺栓 M8 M10 M12（M14） M16 （M18） 高压螺栓 （M7） M8 M10 M12 （M14） 最大受力P[N] 98 85 169 294 347 412 尺寸
[mm]有效长度 Ｌ 256 295 340 403.5 485.5 全长 Ｌ’ 406 445 491 557 640 含电池组全长 Ｌ” 435 474 520 586 669 高度 Ｈ 66 74 75.5 83 宽度 Ｗ 34 45 48.5 方头 □ａ 9.53 12.7 ｄ 11 14 扳头 Ｒ 16 17 18.8 20 重量约 [kg] 1.5 1.9 2.4 2.8 3.6 ※HA25N , HAC25N , HAC50N 设定预紧固扭力[ 低]，空裁转速850rpm。 精度±3％ ※设备预紧固扭矩 预紧固扭矩 HA25N HAC25N HAC50N HAC100N HAC140N HAC200N 高（设置在出货） 约 5N･m 约 11N･m 约 17.5N･m 约30N･m 中 约 4N･m 约8.5N･m 约 15N･m 约25N･m 低 约3N･m 约 4N･m 约 10N･m 约 17N･m 如何订购
①HA25N（只本体）
②HAC50N+BP1830C（本体+电池组）
③HAC100N+BP1860+BC18YSL3（本体+电池组+充电器）
④HAC140N+BP1830C+BC18YSL3+R-BT（本体+电池组+充电器+蓝呀接收机)■蓝呀规格 版本号 V3.0 通信系统 AFH 调制系统 GFSK 无线输出 4bBm 传输功率级 Class2 概况 SPP 发射接收距离 约10m
