同类产品
- 品牌名称：
- TOHNICHI
- 产品型号：
- A3
- 订货编码：
- A3
- 产地：
- 日本
适用范围
- 适用于装配以及批量生产。
特点

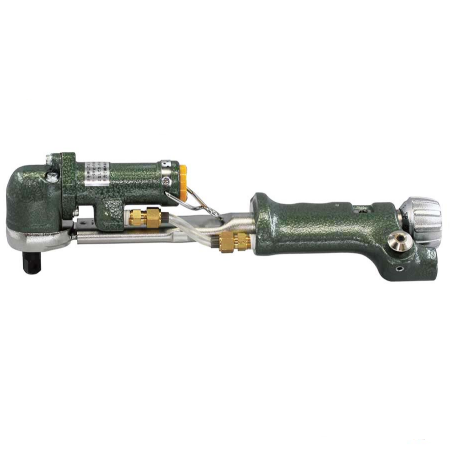

- 半自动扭力扳手（Airtork）A3系列可使用冲击扳手用的“防震套筒”。由于旋转时的震动减少，所以工作效率提高。
- 取代常规方式的两步紧固流程，可使用一件工具进行高效操作。
- 使用气动马达进行预紧固操作，然后使用手动式扭力扳手完成高精度紧固操作。
- 由于用扭力扳手进行最终紧固，所以因空气压力变动导致的紧固扭矩没有发生偏差。
- 通过N·m单位刻度可以简单地更改紧固扭矩。
- 可以用扭力扳手检测仪进行校准。
- LS带限位开关。与CNA-4mk3（需另购）组合可构建防错（Pokayoke）系统。
- A3/ALS3系列自2022年1月起符合ISO6789：2017，但部分产品除外。详细内容请浏览画面下部的技术资料“ISO6789：2017标准化举措”。
规格
国际单位制型号 A10N3 A25N3 A50N3 － － A100N3 A180N3 扭矩范围
［N･m］MIN.～MAX. 3～10 5～25 10～50 － － 20～100 40～180 EINT. 0.1 0.25 0.5 － － 1 2 公制型号 A100M3 A250M3 A500M3 － － A1000M3 A1800M3 扭矩范围
［kgf･cm］MIN.～MAX. 30～100 50～250 100～500 － － 200～1000 400～1800 EINT. 1 2.5 5 － － 10 20 美制型号 A90I3-3/8 A200I3-3/8 A400I-3/8 A800I-3/8 A75F3-3/8 － A130F3-1/2 扭矩范围
［lbf･in/lbf･ft］MIN.～MAX. 30～90lbf･in 50～200 100～400 200～800 15～75lbf･ft － 30～130 EINT. 1lbf･in 2.5 5 10 1lbf･ft － 2 预紧固扭矩 [N･m] 1.8 2.5 5 空载转速［r.p.m.］ 750 800 适用螺栓 普通钢制螺栓 M6 (M7) M8 M10 M12 高压螺栓 M4,(M4.5) M6 M6,(M7) M8 M10 最大手力 P [N] 51 127.6 255.1 396.8 450.0 额定气压 [Mpa] 0.6 空气质量流量 [m3/min] 0.2 0.29 0.31 尺寸
[mm]有效长度 Ｌ 196 252 400 全长 L' 277 338 487 全高 Ｈ 82.8 95.2 114 扳头 Ｒ 16 17 20 方头 □ａ 9.53 12.7 ｂ 20.9 24.9 26.4 ｃ 11 12.2 ΦＤ 12 16 ＬＳ Ｅ － Ｆ － 重量约 [kg] 1.0 1.4 2.6 限位开关 无 精度±3% 国际单位制型号 ALS10N3 ALS25N3 ALS50N3 － － ALS100N3 ALS180N3 扭矩范围
［N･m］MIN.～MAX. 3～10 5～25 10～50 － － 20～100 40～180 EINT. 0.1 0.25 0.5 － － 1 2 公制型号 ALS100M3 ALS250M3 ALS500M3 － － ALS1000M3 ALS1800M3
