技术参数

概述

• FLIR Screen-EST Mode

• No

• 编码

• 视频流 - RTSP协议：H.264 / MPEG4 / MJPEG；GVSP：未压缩 辐射视频流 – RTSP协议：压缩JPEG-LS，FLIR辐射测量；GVSP：未压缩，信号线性，温度线性，FLIR辐射测量

• 尺寸[长×宽×高]

• 123×77×77 mm

• 探测器类型

• 非制冷型微测辐射热计

• 网络接口

• 支持

• 重量

• 0.82 kg

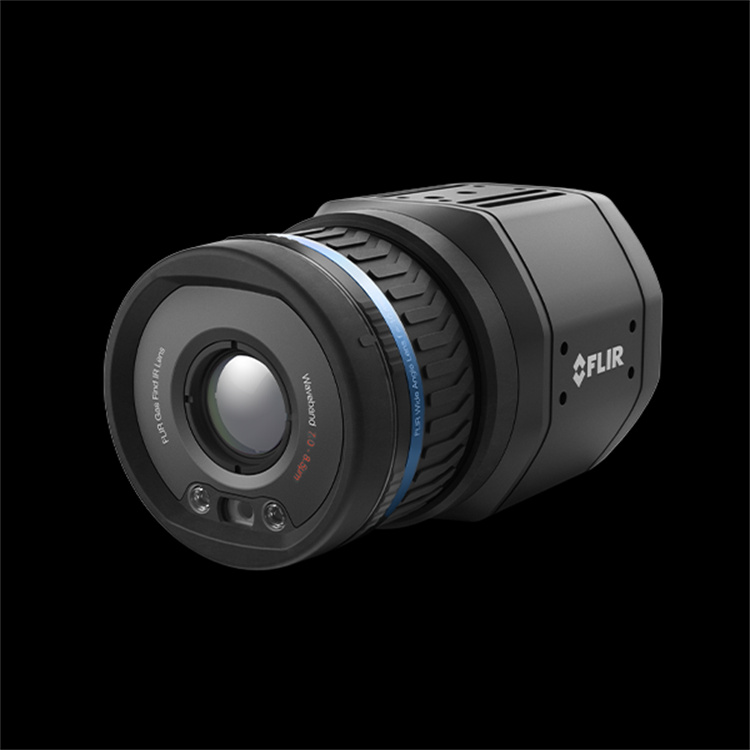

THERMAL CAMERA

• Visual Focus and FOV

• 固定式，对角67.2°

测量与分析

• Correction Options

• Atmospheric, optics transmission, emissivity, reflected apparent temperature, external optics/window

• 测量校正

• 全局目标参数

• 对象温度范围

• -20℃至70℃

• 精度

• 环境温度为15℃至35℃，目标温度高于0℃时，精度为±5℃

成像与光学

• Gas Sensitivity [NECL]

• CH4 lt;100 ppm × m），N2O lt;75 ppm × m），C3H8 lt;400 ppm × m）；ΔT = 10°C，距离 = 1 m

• Thermal Resolution [NETD]

• 30°C下，<25 mk

• 波长范围

• 7 – 8.5 µm

• 叠加

• 图像源0：RTSP协议：启用，不启用；GVSP（GigE Vision）协议，启用，不启用

• 对比增强

• FSX®，RTSP和GVSP视频流的直方图均衡化（仅红外），图像源0

• 红外分辨率

• 320×240（76,800）像素

• 焦距

• 25°镜头：18 mm 6°镜头：74 mm

• 焦平面阵列(FPA)-波长范围

• 非制冷型微测辐射热计/7–8.5 µm

• 可见光分辨率

• 2592×1944像素

• 空间分辨率（IFOV）

• 1.4 mrad/像素

• 视场角（FOV）

• 25°镜头：25° × 19° 6°镜头：6.4°× 4.9°

• 视频灯

• 内置LED灯

• 探测器像素间距

• 25 µm

• 调焦

• 单次对比，电动，手动

• 图像频率

• 30 Hz

• 最小焦距

• 25°镜头0.3 m；6°镜头5 m

电源

• External Voltage

• 容许范围 18-56 VDC，最大8 W

• General

• PoE或外部供电

• 功耗

• 24 V DC标准值下6.8 W 48 V DC标准值下7.0 W 48 V PoE标准值下7.3 W

环境参数

• 封装

• IP 54（IEC 60529） 带配件可达到IP66

连接与通信

• Connection Type

• Wi-Fi：端对端（ad hoc）或基础设施（网络）

• Serial Communication

• 方位与俯仰云台控制：RS232和RS485独有

• WiFi

• 选配功能；Wi-Fi标准– IEEE802.11a/b/g/n

• 单播

• RTSP协议，GVSP（GigE Vision）协议

• 连接器

• 方位与俯仰云台控制：M8 A-coded，阳；Wi-Fi：阴RP-SMA（方位/俯仰云台和Wi-Fi是可选功能）

• 数字输出

• 3×光隔离，0–48 VDC，最大350 mA（降额至60.下200 mA固态光继电器，1×专用作故障输出（NC）

• 数字输出用途

• • 以编程方式设置 • 故障（NC）

• 数字输入

• 2×光隔离，Vin（低）= 0 - 1.5 V，Vin（高）= 3-25V

• 数字输入/输出连接器类型

• M12 阳 12针 A-coded（与外部电源共用）

• 以太网电源

• 以太网供电，PoE IEEE 802.3af class 3供电标准

• 以太网连接器类型

• M12 X-coded 8针式接头，阴

• 以太网通信

• GigE Vision版本兼容1.2 Client API GenICam，TCP/IP套接字 FLIR专有

• 以太网图像流

• 支持

• 以太网协议

• IEEE 1588，ONVIF-S，SNMP，TCP，UDP，SNTP，RTSP，RTP，HTTP，ICMP，IGMP，sftp（服务器），FTP（客户端） SMTP，DHCP，MDNS（Bonjour），uPnP

• 组播

• RTSP协议，GVSP（GigE Vision）协议

全方位俯仰云台

• 方位/俯仰云台

• 选配功能；控制标准– Pelco D
